内田液压对挖掘机力士乐液压泵维修与动臂带载的优化改进方法

发布时间:2017-08-31 浏览次数:1639
         内田液压设备有限公司是一家专业生产代理力士乐液压泵和液压马达以及专业维修挖机液压泵的公司,擅长挖机液压泵的维修,挖机液压系统的保养和清洗,以及挖机液压系统的大修及改造,广大客户如有需要可来电咨询

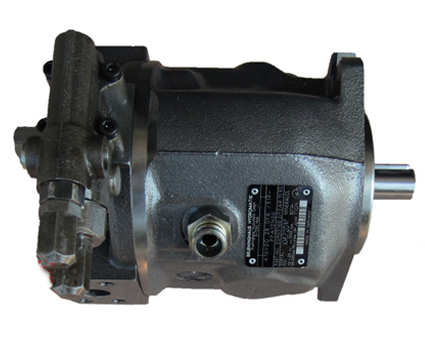

内田液压对挖掘机力士乐液压泵维修与动臂带载的优化改进方法
        首先由于挖机的两个方向都不能转动,而挖掘机的其他动作是正常的,因此挖机马达的溢流阀和补油阀可以判断是正常的.

        . 其次,检查挖机回油滤网,没被阻塞.

        . 接着启动挖机后执行挖机回转操作,听发动机的声音是否有负荷?并用手触摸挖机回转马达的油管,感觉有没有压力油进入马达?

        . 如果有压力油进入马达,则说明挖掘机操作手柄、先导油路等正常.

        . 接着,在检查挖机回转减速箱,如果挖机回转减速箱内元件有磨损则可能会出现挖掘机回转停滞后不能在转动现象.

        1、挖掘机力士乐液压泵维修故障现象及原因分析

        (1)检查挖掘机力士乐液压泵动臂油缸的内漏情况。最简单的方法是把动臂升起看其是否有明显的自由下降。若下落明显则拆卸油缸检查,密封圈如已磨损应予更换。

        (2)检查操纵阀。首先清洗安全阀,检查阀芯是否磨损。如磨损应更换。安全阀安装后若仍无变化,再检查操纵阀阀芯磨损情况,其间隙使用限度一般为0.06mm,磨损严重应更换。

        (3)测量挖掘机力士乐液压泵的压力。若压力偏低,则进行调整,加压力仍调不上去。则说明力士乐液压泵严重磨损。一般来说,造成挖掘机力士乐液压泵动臂带载不能提升的主要原因为:

        (1)力士乐液压泵严重磨损。在低速运转时泵内泄漏严重;高速运转时,泵压力稍有提高。但由于泵的磨损及内泄,容积效率显著下降,很难达到额定压力。力士乐液压泵长时间工作又加剧了磨损,油温升高,由此造成液压元件磨损及密封件的老化、损坏,丧失密封能力,液压油变质,最后导致故障发生。

        (2)挖掘机力士乐液压泵液压元件选型不合理。动臂油缸规格为70/40非标准系列。密封件亦为非标准件,制造成本高且密封件更换不便。动臂油缸缸径小,势必使系统调定压力高。

        (3)挖掘机力士乐液压泵液压系统设计不合理。由图1可知,操纵阀与全液压转向器为单泵串联。安全阀调定压力分16MPa,而力士乐液压泵的额定工作压力也为16MPa。挖掘机力士乐液压泵经常在满负载或长时间超负荷(高压)情况下工作,并且系统有液力冲击。

        2、挖掘机力士乐液压泵维修改进及效果

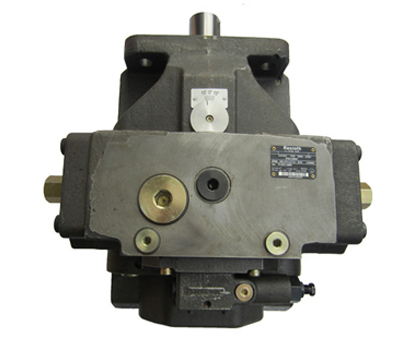

内田液压对挖掘机力士乐液压泵维修与动臂带载的优化改进方法
        (l)改进挖掘机力士乐液压泵液压系统设计。经过多次论证,最后采用先进的优先阀与负荷传感全液压转向器形式,见图2。新系统能够按照转向要求,优先向其分配流量,无论负载大小、方向盘转速高低均能保证供油充足,剩余部分可全部供给工作装置回路使用,从而消除了由于转向回路供油过多而造成功率损失,提高了系统效率,降低了挖掘机力士乐液压泵的工作压力。

        (2)优化设计挖掘机力士乐液压泵维修动臂油缸和力士乐液压泵造型,降低系统工作压力。通过优化计算,动臂油缸采用标准系 列80/4。力士乐液压泵排量由10ml/r提高为14ml/r,系统调定压力为14MPa,满足了动臂油缸举升力和速度要求。

        (3)在使用过程中还应注意装载机的正确使用与维护,定期添加或更换液压油,保持液压油的清洁度,加强挖掘机力士乐液压泵日常检查和维护。
